Wat zijn industriële stellingen?

Industriële stellingen is een categorie van robuuste, speciaal ontworpen stalen opslagconstructies die zijn ontworpen om goederen, materialen en componenten in magazijnen, distributiecentra, productiefaciliteiten en winkelmagazijnen te organiseren, ondersteunen en systematisch toegang te bieden. Het is de fundamentele opslaginfrastructuur van de moderne supply chain , waardoor faciliteiten efficiënt gebruik kunnen maken van de verticale bouwhoogte, de inventaris kunnen ordenen op type en locatie, en mechanische handlingapparatuur (vorkheftrucks, reachtrucks, palletwagens) op betrouwbare en veilige wijze toegang kunnen geven tot opgeslagen ladingen.

In tegenstelling tot stellingen voor huishoudelijk gebruik of lichte opslag, zijn industriële stellingen ontworpen om aanzienlijke lasten te dragen – doorgaans van enkele honderden kilogrammen tot enkele tonnen per opslagpositie – en worden ze vervaardigd uit constructiestaalprofielen die zijn berekend, getest en gecertificeerd om te voldoen aan nationale en internationale belastingsnormen. Een correct gespecificeerd en geïnstalleerd industrieel stellingsysteem kan de bruikbare opslagcapaciteit met 200% tot 400% vergroten vergeleken met stapelen op vloerniveau in dezelfde footprint, waardoor het een van de infrastructuurinvesteringen met het hoogste rendement is die beschikbaar zijn voor elke logistieke of productieoperatie.

Industriële stellingen omvatten een brede familie van systeemtypen – van standaard selectieve palletstellingen en draagarmstellingen tot geautomatiseerde hoogbouwoplossingen en dynamische doorstroomsystemen – elk ontworpen voor een specifieke combinatie van belastingstype, vereiste opslagdichtheid, doorvoervraag en handlingapparatuur.

Hoe industriële stellingen verschillen van standaardstellingen

Het onderscheid tussen industriële rekken en standaard commerciële of huishoudelijke rekken is aanzienlijk en gaat verder dan schaal. Industriële stellingen zijn ontworpen als een structureel systeem – niet als een meubelproduct – en de specificatie, installatie en gebruik ervan worden bepaald door formele technische normen.

• Laadvermogen: Industriële stellingen beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Hoogte: Industriële stellingen routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Integratie van handlingapparatuur: Industriële stellingen is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Engineering en certificering: Industriële stellingen systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Veiligheidsregelgeving: Industriële stellingen installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Structurele kerncomponenten van industriële stellingen

Alle industriële stellingsystemen – ongeacht het type – delen een reeks fundamentele structurele elementen. Als u deze componenten begrijpt, wordt duidelijk hoe het systeem belasting draagt, hoe het is gemonteerd en waar de risico's op schade of defecten geconcentreerd zijn.

Staande frames

Staande frames zijn de verticale dragende kolommen van de stellingconstructie. Elk framepaneel bestaat uit twee rechtopstaande kolommen die met elkaar zijn verbonden door horizontale en diagonale schoorelementen, waardoor een stijve ladderachtige structuur wordt gevormd. Framehoogtes variëren van 2 meter voor orderverzamelsystemen op laag niveau tot 12 meter of meer voor selectieve stellingen op hoge stellingen. Het dwarsdoorsnedeprofiel en de staaldikte van de staander bepalen het draagvermogen van het systeem — staanders met een zwaarder profiel dragen meer axiale belasting en zijn bestand tegen grotere excentrische krachten als gevolg van de impact van een vorkheftruck.

Laad balken

Laadbalken zijn horizontale elementen die zich uitstrekken tussen paren rechtopstaande frames en de planken vormen waarop pallets of goederen rusten. Ze worden aangesloten op rechtopstaande kolommen via een clip- of haakverbindingssysteem dat een hoogteverstelling in stappen mogelijk maakt – doorgaans 50 mm of 75 mm – zonder gereedschap, waardoor de stellingen opnieuw kunnen worden geconfigureerd als de productafmetingen veranderen. De liggerlengte en sectiediepte zijn afgestemd op de overspanning en belasting: langere balken die zwaardere lasten dragen, hebben diepere secties nodig om doorbuiging onder belasting te beperken.

Basisplaten en vloerankers

Elk staanderframe is voorzien van een stalen voetplaat die de geconcentreerde kolombelasting verdeelt over de vloerplaat van het magazijn. Basisplaten worden aan de vloer bevestigd met mechanische of chemische ankers, gespecificeerd door een bouwkundig ingenieur op basis van de rekbelastingen, het ankertype en de kenmerken van de betonplaat. Vloerverankering is een niet-onderhandelbare veiligheidsvereiste volgens alle belangrijke industriële stellingnormen vormen niet-verankerde stellingen een ernstig instortingsrisico, vooral bij botsingen met vorkheftrucks of seismische omstandigheden.

Rijafstandhouders en verstevigingsbanden

Rijafstandhouders zijn horizontale elementen die rug-aan-rug stellingrijen met elkaar verbinden, waarbij de gangpadafstand consistent blijft en zijdelingse stabiliteit wordt geboden aan de algehele stellingstructuur. Planverstevigingen (horizontale verbindingen op balkniveau) en verstevigingen op de bovenste laag versterken de stellinginstallatie nog verder tegen zijdelingse krachten. Deze componenten zijn vooral belangrijk in hoge stellingsystemen en in gebieden die onderhevig zijn aan seismische activiteit.

Veiligheids- en beschermende accessoires

Een complete industriële stellinginstallatie omvat een reeks beschermende en veiligheidsaccessoires: kolombeschermers en gangpadbeschermers absorberen de schokken van vorkheftrucks voordat ze het stellingstaal bereiken; veiligheidspinnen voor de balken voorkomen dat balken losraken door opwaarts contact met de vorkheftruck; gaasdekken of palletsteunbalken bieden een veilig laadoppervlak voor niet-standaard pallets of losse goederen; en verplichte ladingsaankondigingen op elk veld informeren operators over de maximaal toegestane belasting per niveau en per veld.

Belangrijkste soorten industriële stellingsystemen

Industriële stellingen zijn niet één enkel product, maar een brede familie van technische systemen, elk geoptimaliseerd voor een ander evenwicht tussen opslagdichtheid, producttoegankelijkheid, doorvoersnelheid en type handlingapparatuur. Het selecteren van het juiste systeemtype is een van de meest consequente beslissingen bij het ontwerpen van magazijnen.

Selectieve palletstellingen

Selectieve palletstellingen zijn wereldwijd de meest gebruikte vorm van industriële stellingen. Het slaat pallets op in enkele diepe posities die direct toegankelijk zijn vanuit het gangpad 100% selectiviteit — elke pallet kan op elk moment worden opgehaald zonder een andere te verplaatsen. Dankzij de eenvoud, flexibiliteit en compatibiliteit met standaard vorkheftrucks met tegengewicht en verreiker is dit de standaardkeuze voor algemene magazijnen met een grote verscheidenheid aan SKU's. De liggerhoogtes zijn verstelbaar, waardoor het systeem opnieuw kan worden geconfigureerd als de productlijnen in de loop van de tijd veranderen.

Drive-in- en drive-through-stellingen

Met inrijstellingen kunnen vorkheftrucks rechtstreeks de stellingstructuur betreden, waarbij pallets op doorlopende railgeleiders worden geplaatst die over de diepte van de baan lopen. Lane diepten van 5 tot 10 of meer pallets zijn gebruikelijk, waardoor dit het statische stellingsysteem met de hoogste dichtheid is dat verkrijgbaar is. Inrijstellingen werken op een last-in-first-out (LIFO)-basis. Doorrijstellingen bieden toegang vanaf beide uiteinden van elke rijstrook, waardoor first-in-first-out (FIFO)-rotatie mogelijk is. Beide typen worden veel gebruikt in koel- en bulkgoederenmagazijnen.

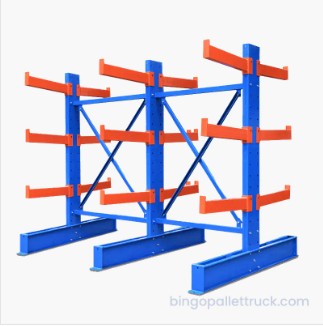

Vrijdragende stellingen

Draagarmstellingen maken gebruik van horizontale armen die uit een centrale verticale kolom steken, zonder verticale obstakels aan de voorkant. Dit maakt het tot het ideale systeem voor de opslag van lange, onregelmatige of extra grote voorwerpen die niet in conventionele gesloten vakken kunnen worden ondergebracht. Hout, stalen staven, buizen, plaatmaterialen, meubels en auto-onderdelen zijn allemaal typische draagarmstellingen. De armen zijn in hoogte verstelbaar en kunnen worden geconfigureerd voor lichte, middelzware of zware lasten, afhankelijk van de sectiegrootte en de kolomafstand.

Palletdoorstroomstellingen

Palletdoorrolstellingen maken gebruik van hellende rol- of wielbanen binnen diepe opslagbanen, zodat pallets door de zwaartekracht van een laadpad aan de achterkant naar een ophaalvlak aan de voorkant stromen. Echte FIFO-rotatie wordt automatisch bereikt , waardoor dit systeem de voorkeur heeft voor bederfelijke goederen, farmaceutische producten, dranken en elk product met strikte vereisten voor het roteren van datumcodes. Rijstrookdieptes van 10 tot 20 palletposities zorgen voor een zeer hoge opslagdichtheid in combinatie met een gegarandeerde voorraadrotatie.

Terugduwen-rekken

Push-back-stellingen maken gebruik van geneste karren op hellende rails binnen elke opslagbaan, doorgaans geschikt voor opslag 2 tot 5 pallets diep . Bij het laden van een nieuwe pallet worden de bestaande pallets naar achteren geduwd; wanneer de voorpallet wordt verwijderd, rollen de overige pallets onder invloed van de zwaartekracht naar voren. Dit systeem maakt gebruik van standaard reachtrucks, biedt een betere dichtheid dan selectieve stellingen met één diepe diepte en is zeer geschikt voor werkzaamheden met meerdere pallets van dezelfde SKU waarvoor geen FIFO-rotatie vereist is.

Mezzaninestellingen en stellingen met meerdere niveaus

Mezzanine-stellingconstructies creëren extra vloerniveaus binnen een magazijngebouw, waardoor het bruikbare vloeroppervlak effectief wordt verdubbeld of verdrievoudigd zonder structurele bouwwerkzaamheden. Rekkensystemen met meerdere niveaus maken gebruik van loopbruggen en trappen om toegang te bieden tot meerdere niveaus van handmatige orderverzamelplanken, waardoor de opslag van kleine onderdelen met hoge dichtheid wordt ondersteund in faciliteiten waar het vloeroppervlak beperkt is en een groot aantal individuele SKU's toegankelijk moet worden opgeslagen.

Mobiele stellingen

Op mobiele stellingen worden standaard selectieve stellingvakken gemonteerd op gemotoriseerde basissen die op in de vloer ingebedde rails lopen. De gehele stellinginstallatie wordt samengeperst tot één blok, waarbij er altijd maar één gangpad open is. Hierdoor worden alle overbodige gangpaden van de plattegrond geëlimineerd, waardoor de opslagcapaciteit voor pallets toeneemt tot 80% vergeleken met statisch selectief rekken in hetzelfde gebied. Mobiele stellingen zijn vooral waardevol in omgevingen met temperatuurbeheersing, zoals koelhuizen en farmaceutische kluizen, waar het koelen van ongebruikte gangpadruimte een grote doorlopende kostenpost is.

Geautomatiseerde opslag- en ophaalsystemen (AS/RS)

Op het hoogste niveau van industriële stellingtechnologie integreren geautomatiseerde opslag- en ophaalsystemen stellingstructuren met robotstapelaars, shuttlekarren of goederen-naar-persoon-systemen die worden bestuurd door een magazijnbeheersysteem (WMS). AS/RS-stellingen met hoge stellingen kunnen reiken 30 tot 45 meter hoog , waarbij stapelkranen cyclustijden realiseren van 60 tot 120 palletbewegingen per uur per gangpad. Deze systemen bieden maximale opslagdichtheid, minimale arbeidsafhankelijkheid en een zeer hoge doorvoernauwkeurigheid.

Vergelijking van industriële stellingsystemen

De onderstaande tabel biedt een gestructureerde vergelijking van de belangrijkste typen industriële stellingsystemen op basis van de belangrijkste selectiecriteria die worden gebruikt bij het magazijnontwerp.

Industrieën en toepassingen van industriële stellingen

Industriële stellingen vormen de basis van vrijwel elke sector van de moderne economie die te maken heeft met de fysieke opslag en verplaatsing van goederen. De veelzijdigheid over verschillende systeemtypen, laadcapaciteiten en configuraties maakt het toepasbaar van kleine regionale distributiepunten tot 's werelds grootste geautomatiseerde fulfilmentcentra.

Detailhandel en e-commercedistributie

Retaildistributiecentra en e-commerce fulfilmentmagazijnen werken met duizenden actieve SKU's en moeten snelle bevoorradingscycli ondersteunen naast snelle individuele orderverzamelen. Selectieve stellingen – vaak gecombineerd met meerlaagse orderverzamelstellingen en geautomatiseerde goederen-naar-persoon-systemen – bieden de toegankelijkheid en flexibiliteit die deze operaties vereisen. De groei van leveringen op dezelfde dag en de volgende dag heeft een dichte, goed georganiseerde stellinginfrastructuur tot een directe concurrentievoordeel gemaakt op het gebied van retaillogistiek.

Eten en drinken

Omgevings-, gekoelde en diepgevroren voedsel- en drankenmagazijnen behoren tot de meest veeleisende omgevingen voor industriële stellingen. Ruimte met temperatuurregeling is duur om te bouwen en te exploiteren, waardoor een hoge opslagdichtheid – bereikt door drive-in, flow of mobiele stellingen – economisch cruciaal is. Aan de strenge FIFO-vereisten voor voorraadrotatie voor bederfelijke goederen wordt automatisch voldaan door palletstroomsystemen. Rekmateriaal en coatings moeten voldoen aan de voedselveiligheidsnormen en bestand zijn tegen de corrosieve effecten van schoonmaakchemicaliën en hoge luchtvochtigheid.

Farmaceutische sector en gezondheidszorg

Farmaceutische opslag vereist de hoogste normen op het gebied van traceerbaarheid van voorraden, temperatuurcontrole en voorraadrotatie. Industriële stellingen moeten de naleving van GDP (Good Distribution Practice) ondersteunen – met duidelijk gedefinieerde opslagzones, batchscheiding en gedocumenteerde orderverzamelnauwkeurigheid. Palletdoorstroomstellingen voor temperatuurgecontroleerde lijnen en selectieve stellingen voor omgevingsproducten worden beide veel gebruikt. Mobiele stellingen worden steeds vaker gespecificeerd voor de opslag van hoogwaardige of gecontroleerde stoffen waar zowel ruimte-efficiëntie als toegangsbeveiliging prioriteiten zijn.

Auto-industrie en productie

Componentenwinkels, supermarkten met productielijnen en magazijnen voor eindproducten in de automobiel- en algemene productiesector vertrouwen op industriële stellingen voor de opslag van een complexe mix van componenten, variërend van kleine bevestigingsmiddelen op stellingen met meerdere niveaus tot grote subassemblages op zware palletstellingen of draagarmsystemen. Just-in-time (JIT) levering aan productielijnen vereist onmiddellijke, betrouwbare toegang tot elk onderdeel, waardoor 100% selectiviteit in deze omgevingen een cruciale vereiste is.

Constructie, hout en bouwmaterialen

Bouwhandelaren, houtwerven en distributeurs van bouwmaterialen hebben te maken met enkele van de meest uitdagende belastingsprofielen in magazijnen: lange, zware en onregelmatig gevormde voorwerpen zoals constructiestaal, dakplaten, gipsplaat en hout. Draagarmstellingen zijn de belangrijkste oplossing voor goederen met een lang formaat, terwijl palletstellingen voor zwaar gebruik gepalletiseerde zakken, stenen en blokken kunnen verwerken. Veel faciliteiten combineren beide systeemtypen in één geïntegreerde opslagomgeving.

Logistiek van derden (3PL)

Aanbieders van contractlogistiek moeten meerdere klanten met verschillende productprofielen bedienen vanuit één gedeelde faciliteit. Selectieve stellingen worden vrijwel universeel gebruikt in 3PL-magazijnen omdat de verstelbare liggerhoogtes, de compatibele handlingapparatuur en de directe toegankelijkheid van de pallets dit het meest flexibele systeem maken om tegemoet te komen aan de veranderende eisen van de klant zonder aanzienlijke aanpassingen aan de stellingen of herinvestering.

Sleutelfactoren bij de specificatie van industriële stellingen

Het correct specificeren van een industrieel stellingsysteem vereist een gestructureerde analyse van de opslagomgeving, de kenmerken van de goederen die moeten worden opgeslagen en de operationele processen die het systeem moet ondersteunen. Fouten in de specificaties – ondermaatse laadcapaciteit, het selecteren van het verkeerde systeemtype of het niet in acht nemen van de speling van de apparatuur – zijn kostbaar om na de installatie te corrigeren.

Gewicht en afmetingen laden

Het gewicht en de afmetingen van de maximale ontwerpbelasting per palletpositie bepalen de benodigde liggersectiediepte en -lengte, het staande kolomdeel en het maximale aantal liggerniveaus per frame. Typische industriële palletbelastingen variëren van 500 kg tot 1.500 kg , met heavy-duty systemen ontworpen voor ladingen van meer dan 3.000 kg per palletpositie. De bovenafmetingen van de geladen pallet bepalen de minimale liggerlengte en framediepte, terwijl de belaste hoogte de minimale hoogte van de ligger bepaalt (verticale afstand tussen liggerniveaus).

Vrije hoogte en vloerplaat bouwen

De beschikbare vrije hoogte tot de onderkant van het laagste bouwobstakel (dakbalk, gording, sprinklerleiding of verlichting) bepaalt de maximale stellinghoogte. Een minimale speling van 500 mm tot 1.000 mm tussen de bovenste geladen pallet en de bouwconstructie is vereist vanwege brandveiligheid en operationele redenen. De vloerplaat van het magazijn moet structureel worden beoordeeld om te bevestigen dat deze de geconcentreerde puntbelastingen van de basisplaten van stellingen onder volledige belasting kan dragen zonder te scheuren of te verzakken.

Behandelingsapparatuur en gangpadbreedte

Het type handlingapparatuur dat wordt gebruikt voor het laden en ophalen uit de stellingen bepaalt rechtstreeks de vereiste gangpadbreedte – en dus het aandeel van de magazijnvloer dat wordt ingenomen door gangpaden versus opslag. Voor standaard vorkheftrucks met contragewicht zijn werkpaden nodig 3.500 mm tot 4.000 mm . Reachtrucks rijden in gangpaden van 2.700 mm tot 3.200 mm. Smalle gangpaden (NA) geleide trucks werken in gangpaden zo smal als 2.100 mm tot 2.500 mm, en zeer smalle gangen (VNA) geleide torentrucks in gangpaden van slechts 1.600 mm tot 1.800 mm, waardoor de verhouding tussen opslagruimte en circulatieruimte aanzienlijk wordt vergroot.

Naleving van de brandveiligheid

Industriële stellinginstallaties moeten voldoen aan de brandveiligheidsvoorschriften, die gewoonlijk rookruimten tussen rug-aan-rug stellingrijen vereisen om hitte en gassen naar detectoren op dakniveau te laten stijgen, in-rack-sprinklersystemen op tussenliggende niveaus voor stellingen boven gedefinieerde hoogten, en opslagconfiguraties die de effectiviteit van overhead-sprinklerdekking niet belemmeren. De brandgevaarclassificatie van opgeslagen goederen – standaard brandbare, hoogpolige brandbare, ontvlambare vloeistoffen – bepaalt de specifieke eisen die van toepassing zijn op elke installatie.

Laadvermogen en veiligheidsnormen voor industriële stellingen

De structurele veiligheid van een industriële stellinginstallatie hangt volledig af van het feit of het systeem correct is gespecificeerd, correct is geïnstalleerd en te allen tijde binnen de nominale capaciteit wordt gebruikt. Binnen elk stellingsysteem wordt het draagvermogen op drie niveaus gedefinieerd, en alle drie de limieten moeten tegelijkertijd worden gerespecteerd.

• Eenheidslaadcapaciteit (UDL per palletpositie): Het maximale gewicht van een enkele pallet en de inhoud ervan die op één balkenpaar mag worden geplaatst. Deze waarde wordt bepaald door de sterkte van de liggersectie en het vermogen van het rechtopstaande frame om de daaruit voortvloeiende axiale en buigbelastingen te dragen.
• Capaciteit op straalniveau: De totale toegestane belasting over alle palletposities op één paar balken tegelijk. Dit is niet eenvoudigweg een veelvoud van de eenheidsbelasting; de verdeling van de belasting over de liggeroverspanning beïnvloedt de buigspanning in het liggergedeelte.
• Baaicapaciteit: De totale toegestane belasting over alle liggerniveaus binnen één enkel stellingvak, beperkt door het axiale draagvermogen van de rechtopstaande kolommen en de algehele stabiliteit van het frame onder gecombineerde belasting.

Belangrijke internationale normen voor industriële stellingen zijn onder meer EN 15512 en EN 15620 (Europa), FEM 10.2.02 (European Materials Handling Federation), RMI ANSI MH16.1 (Noord-Amerika) en AS 4084 (Australië en Nieuw-Zeeland). Op elk geïnstalleerd stellingveld moet een verplicht ladingsbericht worden weergegeven toont de toegestane eenheidsbelasting, capaciteit op liggerniveau en capaciteit van het vak — zichtbaar voor alle operators die het systeem gebruiken.

Inspectie en onderhoud van industriële stellingen

Industriële stellingen zijn een structureel systeem dat onderhevig is aan voortdurende stress door belastingscycli en de onvermijdelijke kleine gevolgen van het dagelijkse gebruik van vorkheftrucks. Een gedisciplineerd inspectie- en onderhoudsprogramma is essentieel om de structurele integriteit, naleving van de regelgeving en een veilige werkomgeving te behouden.

Inspectieniveaus en frequentie

1. Dagelijkse operationele controles: Alle magazijnmedewerkers moeten worden opgeleid om zichtbare schade aan de stelling – verbogen staanders, losgeraakte of gescheurde balken, ontbrekende veiligheidsspelden, verplaatste kolombeschermers of overbelaste vakken – te identificeren en onmiddellijk te melden als onderdeel van hun dagelijkse werkpraktijk.
2. Wekelijkse gedocumenteerde inspecties: Een daartoe aangewezen en opgeleide interne stellinginspecteur moet ten minste wekelijks een systematische inspectie van alle stellingen uitvoeren, waarbij de bevindingen worden vastgelegd met behulp van een gestandaardiseerd schadeclassificatiesysteem. Rood gemarkeerde (onveilige) baaien moeten onmiddellijk worden gelost en buiten gebruik worden gesteld in afwachting van reparatie.
3. Jaarlijkse deskundige keuring: Een onafhankelijke, gekwalificeerde stellinginspecteur moet minstens één keer per jaar een uitgebreide audit van de gehele installatie uitvoeren en een formeel schriftelijk rapport opstellen met aanbevelingen voor herstelmaatregelen. Deze jaarlijkse inspectie is een vereiste volgens de meeste nationale veiligheidsvoorschriften voor stellingen.

Schadelimieten voor rechtopstaande kolommen

De botsing met een vorkheftruck op grondniveau is de meest voorkomende vorm van schade aan stellingen. De meeste belangrijke normen specificeren dat een rechtopstaande kolom met een vervorming (boog, buiging of deuk) groter is dan de toegestane vervorming 3 mm gemeten over een meetlengte van 300 mm moet buiten gebruik worden gesteld en vervangen voordat het compartiment weer in gebruik wordt genomen. Cumulatieve kleine schade die deze drempel individueel niet bereikt, kan in de loop van de tijd ook de integriteit van de kolom in gevaar brengen, wat het belang van regelmatige professionele inspectie benadrukt in plaats van te vertrouwen op dagelijkse visuele controles alleen.

Schade kleurcodeclassificatie

Het schade-verkeerslichtsysteem van SEMA (Storage Equipment Manufacturers Association) – dat internationaal algemeen wordt toegepast – classificeert schade aan stellingen als Groen (geen actie vereist), Amber (controleer en plan reparatie binnen een bepaalde periode) of Rood (onmiddellijk buiten gebruik stellen). Dit systeem biedt een duidelijke, consistente taal voor het communiceren van de toestand van de stelling tussen medewerkers, veiligheidsmanagers en inspectie-ingenieurs, ongeacht hun technische achtergrond.

De impact van industriële stellingen op de magazijnefficiëntie

De strategische waarde van industriële stellingen reikt veel verder dan alleen het bieden van een plek om goederen neer te zetten. Een goed ontworpen stellinginstallatie verbetert direct de doorvoersnelheid van het magazijn, de voorraadnauwkeurigheid, de arbeidsproductiviteit en de operationele kosten – wat zich allemaal vertaalt in een meetbaar concurrentievoordeel.

Opslagdichtheid en ruimtegebruik

Een magazijn dat alleen blokstapeling op vloerniveau gebruikt op een hoogte van 2 pallets, bereikt ongeveer 0,8 palletposities per vierkante meter vloeroppervlak . Het installeren van selectieve stellingen van 6 meter met gangpaden voor reachtrucks vergroot dit 2,5 tot 3,5 palletposities per vierkante meter — meer dan verdrievoudiging van de effectieve opslagcapaciteit op dezelfde voetafdruk van het gebouw. Geautomatiseerde hoogbouwsystemen met stellingen van 30 meter kunnen de dichtheid verder brengen 8 tot 10 palletposities per vierkante meter .

Voorraadnauwkeurigheid en traceerbaarheid

Systematische stellingen met gedefinieerde locatieadressen (vak, niveau en positie) bieden de fysieke infrastructuur voor locatiegebaseerde magazijnbeheersystemen (WMS). Elke pallet krijgt een specifieke, bekende stellinglocatie toegewezen, waardoor realtime voorraadzichtbaarheid, snelle opslag en ophalen en nauwkeurige cyclustelling mogelijk zijn zonder dat u het magazijn hoeft te doorzoeken. Door WMS beheerde stellinginstallaties bereiken routinematig voorraadnauwkeurigheidspercentages van meer dan 99,5% , vergeleken met een nauwkeurigheid van 90 tot 95% in ongestructureerde vloer-stapelomgevingen.

Arbeidsproductiviteit

Georganiseerde stellingen met duidelijke locatielabels en geoptimaliseerde productslotting (het plaatsen van snel bewegende goederen op de meest toegankelijke locaties) vermindert de reistijd per pick- of bevoorradingstaak, waardoor het aantal taken dat een magazijnmedewerker per ploegendienst kan uitvoeren direct toeneemt. Bij operaties met een hoge verwerkingscapaciteit kan alleen al de optimalisatie van de stellingindeling de pickproductiviteit verbeteren 15 tot 30% zonder enige verandering in personeelsbezetting of technologie-investeringen.

Industriële stellinginstallatie: een gestructureerd proces

Het installeren van industriële stellingen is een formeel constructieproces en geen zelfmontagetaak. Het vereist gekwalificeerd personeel, technisch toezicht en verificatie na de installatie voordat er enige belasting op het systeem wordt geplaatst.

1. Locatieonderzoek: Meet de beschikbare vloeroppervlakte, bevestig de vrije hoogte van obstakels, identificeer de posities van kolommen en afvoeren en laat een bouwtechnische beoordeling uitvoeren van het draagvermogen van de vloerplaat.
2. Systeemontwerp en lay-out: Ontwikkel een installatietekening op schaal met daarop de rijen rijen, gangpadbreedtes, nooduitgangroutes, brandveiligheidskanalen en draairuimtes voor handlingapparatuur. Controleer of alle ligger- en staanderspecificaties voldoen aan de belastingsvereisten.
3. Levering en organisatie van componenten: Lever en organiseer staande frames, balken, basisplaten, ankers en accessoires per vak voor een efficiënte installatievolgorde.
4. Frame-opstelling en uitlijning: Zet rechtopstaande frames op in overeenstemming met de lay-outtekening, controleer het loodrecht en het waterpasniveau en vul de basisplaten indien nodig op om kleine variaties in het vloerniveau op te vangen.
5. Vloerverankering: Boor en installeer vloerankers volgens het gespecificeerde type, de inbeddingsdiepte en de koppelwaarden bevestigd door de ingenieur. Vervang de ankerspecificaties niet en laat geen ankers weg van een basisplaat.
6. Balkinstallatie: Monteer de balken op de juiste hoogte volgens de ontwerptekening en zorg ervoor dat alle veiligheidspinnen van de balken op elk verbindingspunt volledig vastzitten voordat u doorgaat naar het volgende vak.
7. Accessoires en ladingsinstructies: Installeer kolombeschermers, rijafstandhouders, beschermers aan het einde van het gangpad, gaasdekken of andere gespecificeerde accessoires. Plaats vóór de inbedrijfstelling verplichte lastmeldingen op elk vak.
8. Inspectie vóór inbedrijfstelling: Voer een formele inspectie uit van de voltooide installatie aan de hand van de ontwerptekeningen, bevestig dat alle ankers zijn geïnstalleerd en aangedraaid, dat alle veiligheidsspelden op hun plaats zitten en dat alle ladingsberichten worden opgehangen voordat er pallets op het systeem worden geplaatst.

Het juiste industriële stellingsysteem kiezen: beslissingskader

Het selecteren van het meest geschikte industriële stellingsysteem voor een bepaalde operatie vereist een gestructureerde evaluatie van verschillende onderling verbonden factoren. Het volgende raamwerk begeleidt het besluitvormingsproces vanaf de initiële vereisten tot en met de selectie van het systeemtype.

• Hoeveel SKU's moeten worden opgeslagen? Hoge SKU-aantallen (duizenden productlijnen) vereisen een hoge selectiviteit, wat wijst op selectieve stellingen of mezzanine-stellingen. Een laag aantal SKU's met hoge volumes per SKU geven de voorkeur aan systemen met een hoge dichtheid, zoals inrij- of doorrolstellingen.
• Is FIFO-voorraadrotatie vereist? Voor bederfelijke goederen, producten met een datumcode of elke inventaris waarbij de oudste voorraad eerst moet worden verbruikt, bieden palletdoorstroomstellingen of doorrijstellingen automatische FIFO-rotatie. Drive-in- en push-back-systemen zijn alleen LIFO.
• Welke handlingapparatuur is beschikbaar of gepland? De keuze voor het type vorkheftruck bepaalt de gangpadbreedte, wat een directe invloed heeft op de opslagdichtheid en de indeling van de stellingen. Controleer de compatibiliteit van de apparatuur voordat u het stellingtype finaliseert.
• Wat is het belastingsprofiel? Standaard gepalletiseerde goederen zijn geschikt voor conventionele palletstellingen. Voor lange of onregelmatige artikelen zijn draagarmstellingen nodig. Zeer zware lasten vereisen zware staander- en balksecties. Voor gemengde belastingsprofielen kunnen meerdere typen stellingen binnen dezelfde faciliteit nodig zijn.
• Wat is de doorvoervereiste? Bij operaties met een hoge doorvoer wordt prioriteit gegeven aan toegankelijkheid en snelle cyclustijden boven dichtheid. Opslagintensieve bewerkingen met een lagere doorvoer kunnen verminderde selectiviteit accepteren in ruil voor maximale dichtheid.
• Wat is de beschikbare bouwhoogte? Hogere gebouwen ontsluiten het potentieel van hoogbouwstellingen en AS/RS-systemen, die hun grootste waarde opleveren bij een vrije bouwhoogte van meer dan 10 meter. Lagere gebouwen kunnen het beste worden bediend door conventionele selectieve of drive-in-systemen.

Over Bingo: industriële stelling- en opslagoplossingen

Bingo is een onderneming die gespecialiseerd is in de productie, verkoop en service van opslag- en logistieke apparatuur. Gericht op de uitrustingsbehoeften van verschillende opslag- en logistieke scenario's Bingo biedt wereldwijde klanten one-stop, geïntegreerde oplossingen voor materiaalopslag en -verwerking - van het initiële ontwerp en de engineering van industriële stellingsystemen tot de volledige installatie, inbedrijfstelling en voortdurende after-salesondersteuning.

Of het nu gaat om een ​​eenvoudige installatie van selectieve palletstellingen, een drive-in koelopslagsysteem met hoge dichtheid, een vrijdragende stellingoplossing voor langformaat goederen of een volledig geïntegreerd geautomatiseerd magazijnsysteem, het team van opslagspecialisten van Bingo levert technisch verantwoorde, operationeel afgestemde oplossingen die zijn afgestemd op de specifieke opslaguitdagingen, bouwbeperkingen, handlingapparatuur en langetermijngroeiplannen van elke klant. Bingo's toewijding aan one-stop-service betekent dat klanten consistente deskundige ondersteuning krijgen, van concept tot inbedrijfstelling en daarna.
