Hoe een elektrische palletwagen te gebruiken

Om een ​​elektrische palletwagen te gebruiken, steekt u de vorken volledig in de pallet, tilt u de lading vrij van de vloer met behulp van de hefbediening, rijdt u de lading naar de bestemming met behulp van de duimgashendel of de stuurknuppel, laat u de vorken soepel zakken en rijdt u achteruit uit de pallet. Een getrainde operator kan deze volledige cyclus in minder dan twee minuten voltooien Het proces vereist geen handmatig pompen, omdat de elektrische hydraulische pomp en de aandrijfmotor het heffen en voortstuwen automatisch regelen.

Hoewel de basisbediening eenvoudig is, kunt u met behulp van een Elektrische palletwagen Veilig en effectief hangt ook af van een correcte inspectie vóór gebruik, de juiste techniek voor het aangrijpen van pallets, veilig reizen, gecontroleerde plaatsing van de lading en routinematig batterijbeheer. Elk van deze elementen wordt in de volgende paragrafen gedetailleerd besproken, samen met de meest voorkomende bedieningsfouten en hoe u deze kunt vermijden.

Wat is een elektrische palletkrik en hoe werkt deze?

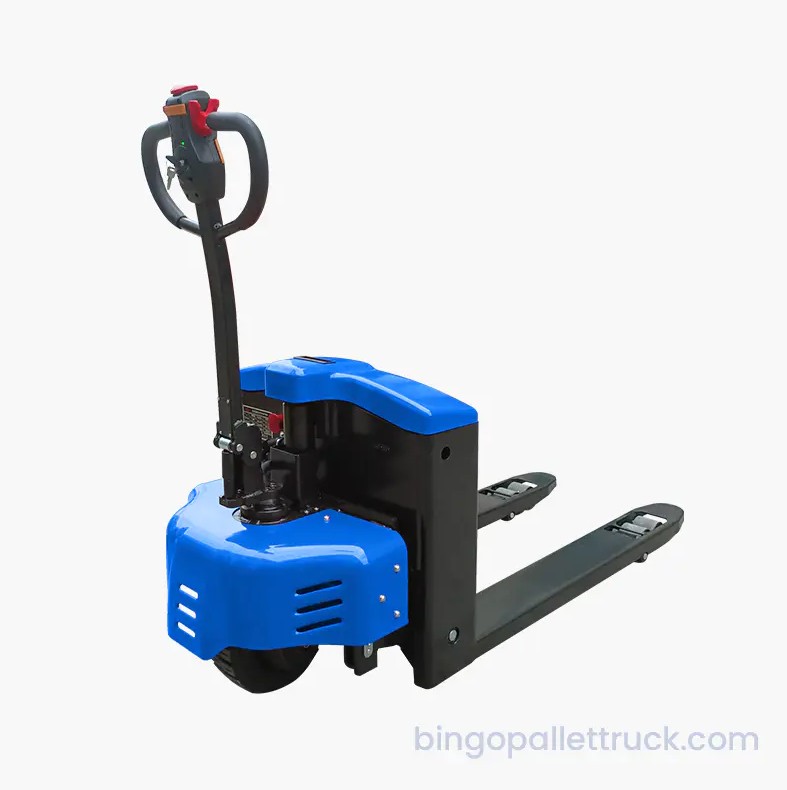

Een elektrische palletwagen, ook wel elektrische pallettruck of walkie-pallettruck genoemd, is een door batterijen aangedreven machine voor materiaalbehandeling die wordt gebruikt voor het heffen en transporteren van gepalletiseerde ladingen over vlakke magazijn- en havenoppervlakken. Het bestaat uit twee stalen vorken die onder een pallet schuiven, een elektrisch hydraulisch systeem dat de vorken omhoog en omlaag brengt, een stuurarm met geïntegreerde bedieningselementen en een oplaadbaar batterijpakket, meestal loodzuur of lithium-ion.

Standaard elektrische palletwagens hebben een nominaal draagvermogen van 1.500 tot 2.500 kilogram en een vorkhefhoogte van 150 tot 200 millimeter, voldoende om de vloer vrij te maken voor transport, maar niet ontworpen voor het stapelen van pallets op hoogte. De rijsnelheid met lading bedraagt ​​doorgaans 4 tot 6 kilometer per uur, terwijl de onbeladen snelheid iets hoger is, namelijk 6 tot 8 kilometer per uur. De machinist loopt naast of achter de machine en stuurt en regelt de snelheid via de stuurhendel.

Vergeleken met een handmatige hydraulische palletkrik neemt de elektrische versie de fysieke inspanning weg van het pompen van de hendel om de lading op te tillen en het met de hand duwen van de geladen vrachtwagen, waardoor de vermoeidheid van de machinist aanzienlijk wordt verminderd en een snellere verplaatsing van materiaal met grotere volumes over langere magazijnafstanden mogelijk wordt.

Inspectie vóór gebruik: wat u vóór elke dienst moet controleren

Een inspectie vóór het gebruik duurt minder dan vijf minuten en is de belangrijkste gewoonte voor veilig gebruik van een elektrische palletwagen. Operators mogen deze controle nooit overslaan, zelfs niet op een machine die ze dagelijks gebruiken , omdat mechanische defecten, een lage batterijlading of hydraulische problemen die worden ontdekt terwijl een last al is geheven, veel gevaarlijker zijn dan dezelfde fouten die worden ontdekt voordat de dienst begint.

Batterij- en oplaadniveau

Controleeer de acculadingsindicator op het dashboard of de stuurkop voordat u met de werkzaamheden begint. Begin nooit aan een dienst met een batterij die minder dan 20 procent is opgeladen , aangezien een bijna lege batterij tijdens een taak een plotseling verlies van aandrijfvermogen of hydraulische heffunctie kan veroorzaken, waardoor een geladen pallet mogelijk in een werkgang kan blijven hangen. Controleer of de batterijconnector goed op zijn plaats zit en of er geen oplaadkabel aangesloten is.

Vorken en hydraulisch systeem

Inspecteer beide vorken over de volledige lengte op scheuren, bochten of beschadigingen aan het oppervlak. Zelfs kleine vorkvervormingen kunnen de stabiliteit van de lading in gevaar brengen en betekenen dat de machine ter beoordeling buiten gebruik moet worden gesteld. Controleer de hydraulische cilinder- en slangaansluitingen op zichtbare olielekken en test kort de hef- en daalfuncties zonder belasting voordat u een belaste cyclus probeert uit te voeren.

Stuurarm, bedieningselementen en veiligheidsvoorzieningen

Controleer of de stuurarm vrij over het volledige bewegingsbereik beweegt en test de gashendel voor vooruit en achteruit rijden op een soepele, responsieve werking. Controleer of de noodomkeerschakelaar, vaak navel- of bumperschakelaar genoemd, functioneel en onbelemmerd is; dit apparaat stopt de machine automatisch en laat deze kortstondig achteruit rijden als de machinist er tijdens het gebruik tegenaan wordt geduwd. Controleer of de claxon, indien gemonteerd, goed klinkt.

Wielen en aandrijfmechanisme

Inspecteer het aandrijfwiel en de lastwielen op vlakke plekken, insnijdingen of aanzienlijke slijtage, aangezien versleten wielen zowel de tractie als de remwerking verminderen, vooral op gladde betonnen of met epoxy gecoate magazijnvloeren. Controleer of de lastrollen bij de vorkpunten vrij kunnen draaien en geen vastgelopen, gebarsten of ontbrekend materiaal bevatten.

Elk defect dat tijdens de controle vóór het gebruik wordt vastgesteld, moet onmiddellijk aan een supervisor worden gemeld en de machine moet buiten gebruik worden gesteld totdat de fout is gerepareerd en geverifieerd.

Stap voor stap: een pallet oppakken

Het correct aangrijpen van de pallet is de basis voor een veilige bediening, en het onjuist invoeren van de vorken is een van de belangrijkste oorzaken van instabiliteit van de lading en schade aan zowel de pallet als de goederen die deze vervoert.

1. Beoordeel de pallet en de lading: Controleer of de pallet geen gebroken planken of uitstekende spijkers heeft en controleer of de lading stabiel is en niet over de randen van de pallet hangt. Controleer of het totale gewicht binnen de nominale capaciteit valt die op het typeplaatje van de machine staat vermeld.
2. Laat de vorken volledig zakken: Zorg ervoor dat de vorken in de laagste stand staan voordat u de pallet nadert, aangezien een poging om met opgeheven vorken naar binnen te gaan de palletplanken zal beschadigen en de lading zal destabiliseren.
3. Lijn de machine recht uit: Plaats de palletwagen direct voor de palletinvoersleuven en zorg ervoor dat de vorken recht uitgelijnd zijn in plaats van schuin, wat een ongelijkmatige belasting van de twee vorken zou veroorzaken.
4. Rijd vooruit en schuif volledig in: Gebruik langzaam vooruit gas en steek beide vorken tot hun volledige diepte in, zodat de last over de gehele vorklengte wordt ondersteund in plaats van alleen aan de punten, wat een veelvoorkomende oorzaak is van vallende of verschoven lasten.
5. Controleer de speling vóór het hijsen: Zorg ervoor dat geen enkel deel van de lading tijdens het verplaatsen vast komt te zitten in stellingen, rekken of aangrenzende pallets, en dat de omgeving vrij is van voetgangers.
6. Breng de vorken omhoog tot rijhoogte: Houd de hefbediening ingedrukt om de pallet soepel omhoog te brengen en stop op ongeveer 150 tot 200 millimeter boven de vloer, net genoeg om de grond vrij te maken. Hef de last nooit hoger op dan nodig is voor het rijden , omdat een lager zwaartepunt de stabiliteit tijdens beweging aanzienlijk verbetert.
7. Bevestig de stabiliteit van de lading: Voordat u wegrijdt, moet u visueel controleren of de last gelijkmatig is geheven en niet kantelt of verschuift; als de vork is verschoven, moet u deze onmiddellijk laten zakken en de vorken opnieuw positioneren voordat u verdergaat.

Veilig reizen met een geladen machine

Bij veilige transporttechnieken komen veel incidenten met palletwagens voor, grotendeels omdat het gecombineerde gewicht van de machine, accu en lading meer dan 3.000 kilogram kan bedragen, waardoor remafstanden langer zijn dan veel operators verwachten.

Richting van de reis

Op een vlakke ondergrond met goed zicht, Rijd met de last voorop en de machinist loopt erachter , waardoor de lading tussen de bestuurder en eventuele potentiële botsingsgevaar blijft. Op een neerwaartse helling moet u de last echter altijd aan de opwaartse kant van de machine plaatsen, zodat deze niet onder invloed van de zwaartekracht kan weglopen. Op een opwaartse helling moet u de last naar boven wijzen, zodat de machine deze duwt in plaats van trekt.

Snelheid en remafstand

In gangpaden met voetgangersverkeer dient u de rijsnelheid op of onder ongeveer 4 kilometer per uur te houden, en langzaam naar stapvoets te gaan op kruispunten en blinde hoeken, waarbij u toetert voordat u verdergaat. Zelfs met het regeneratieve remsysteem dat gebruikelijk is bij moderne elektrische palletwagens, kan een volledig beladen machine die met een snelheid van 6 kilometer per uur rijdt, 1,5 tot 2,5 meter om te stoppen op een droge, gladde vloer , en aanzienlijk meer op een natte of vervuilde ondergrond.

Helmstokbewustzijn en vloeromstandigheden

Houd er rekening mee dat de stuurarm zwaait terwijl de bestuurder stuurt. In smalle gangpaden kan deze boog zich uitstrekken tot aangrenzende stellingen of nabijgelegen personeel raken als de aandacht verslapt. Vermijd het rijden over vloerverbindingen, afvoerdeksels, puin of natte plekken die de lading kunnen destabiliseren, en overschrijd nooit de door de fabrikant opgegeven maximale helling, doorgaans 5 tot 10 graden voor een standaard pallettruck.

De pallet correct neerzetten

Het correct neerzetten van een pallet is net zo belangrijk als het oppakken ervan, omdat een slechte plaatsing gevaren met zich meebrengt voor volgende operators en andere materiaaltransportapparatuur die door hetzelfde gebied beweegt.

1. Positioneer de last nauwkeurig: Manoeuvreer de pallet over de beoogde landingsplaats, volledig binnen een stellingruimte of correct uitgelijnd met de aangewezen vloerpositie, en blokkeer nooit een gangpad, loopbrug of nooduitgang.
2. Laat de vorken met een gecontroleerde snelheid zakken: Gebruik de onderste hendel om soepel af te dalen, aangezien een plotselinge, snelle val ertoe kan leiden dat de lading bij het landen stuitert en de gestapelde goederen mogelijk kan destabiliseren.
3. Bevestig dat de lading veilig is voordat u deze terugtrekt: Controleer visueel of de pallet volledig en gelijkmatig op de vloer of op de stellingbalken rust, zonder overhang, voordat u de vorken achteruit zet.
4. Trek de vorken in een rechte lijn terug: Rijd de machine langzaam en direct achteruit, omdat bij schuin terugtrekken de vorkpunten van de palletplanken kunnen blijven haken en de lading kan kantelen wanneer deze de pallet verlaat.

Standaardbedieningen en hun functies

De lay-outs van de bedieningselementen variëren enigszins per fabrikant, maar de onderstaande tabel geeft een overzicht van de standaardbedieningen die te vinden zijn op de meeste elektrische handpallettrucks en hun kernfuncties.

Werkend op hellingen en hellingen

Opritten vereisen bijzondere zorg, aangezien de meeste ernstige incidenten waarbij de controle verloren gaat bij elektrische palletwagens plaatsvinden op hellingen en grotendeels te voorkomen zijn met de juiste techniek.

• Ken de nominale gradiëntlimiet: Elke machine heeft een door de fabrikant opgegeven maximale helling, doorgaans 5 tot 10 procent. Ga nooit een helling op zonder te bevestigen dat de helling binnen deze classificatie valt.
• Bergop laden bij afdaling: Houd de lading altijd aan de bergopwaartse kant van de machine wanneer u een helling afrijdt, zodat de lading niet naar voren kan rollen onder invloed van de zwaartekracht en het gewicht op het aandrijfwiel blijft voor tractie.
• Bergop laden bij het stijgen: Wanneer u een oprit beklimt, moet u rijden met de last naar boven gericht en de machinist erachter lopend, waarbij u de tractie behoudt en voorkomt dat de last naar achteren schuift.
• Vermijd stoppen op een helling: Stop waar mogelijk een beladen machine niet op een helling; Indien dit onvermijdelijk is, schakel dan de parkeerrem in (indien aanwezig) en houd de lading op de bergopwaartse zijde.
• Nooit gebruiken op natte of ijzige hellingen: Verminderde tractie op een nat of verontreinigd platform kan ervoor zorgen dat het aandrijfwiel niet voldoende remkracht levert om de machine onder controle te houden en veilig te laden.

Batterijonderhoud en oplaadpraktijken

De accu is het meest waardevolle onderdeel van een elektrische palletwagen en heeft de grootste invloed op de dagelijkse beschikbaarheid en de lange levensduur van de machine.

Beheer van loodzuuraccu's

Loodzuuraccu's moeten aan het einde van elke dienst worden opgeladen of zodra de indicator onder de 20 tot 30 procent zakt. Herhaaldelijke diepe ontladingen onder de 20 procent kunnen de levensduur van de batterij aanzienlijk verkorten , waarbij een batterij geschikt is voor ongeveer 1.500 oplaadcycli en mogelijk na slechts 600 tot 800 cycli uitvalt als deze regelmatig diep wordt ontladen, volgens de algemene richtlijnen voor industrieel batterijonderhoud, gepubliceerd door batterijfabrikanten. Volledig opladen duurt doorgaans 6 tot 8 uur en het oplaadgebied moet goed geventileerd zijn, aangezien loodzuuraccu's tijdens het opladen waterstofgas afgeven.

Beheer van lithium-ionbatterijen

Lithium-ionbatterijen, die steeds vaker worden gebruikt in moderne elektrische pallettrucks, bieden sneller opladen van 1 tot 3 uur, opladen tijdens korte pauzes zonder batterijschade en doorgaans een langere levensduur. 2.000 tot 3.000 cycli vergeleken met 1.000 tot 1.500 voor loodzuur. Ze vereisen een compatibele lithium-specifieke oplader en moeten worden beschermd tegen extreme temperaturen tijdens zowel opladen als opslag.

Algemene veiligheidsregels voor batterijen

• Koppel altijd de accu los voordat u onderhoud aan de machine uitvoert.
• Laad nooit een batterij op die zichtbare schade heeft, zoals zwelling, barsten of een beschadigde aansluitkabel.
• Houd metalen gereedschappen uit de buurt van open accupolen om kortsluiting te voorkomen.
• Als de machine langere tijd niet wordt gebruikt, moet de machine met een gedeeltelijke acculading van ongeveer 40 tot 60 procent worden opgeslagen.

Veel voorkomende fouten en hoe u ze kunt vermijden

Zelfs ervaren operators kunnen gewoonten ontwikkelen die de veiligheid in gevaar brengen of de levensduur van apparatuur verkorten. De onderstaande tabel geeft een overzicht van de meest voorkomende fouten en de juiste praktijk die elke fout zou moeten vervangen.

Opleidings- en autorisatievereisten

In de meeste landen vereist het besturen van een aangedreven industriële vrachtwagen, inclusief een elektrische palletwagen, gedocumenteerde training en formele autorisatie. Het bedienen van deze apparatuur zonder de juiste training is in de meeste rechtsgebieden een overtreding van de verplichtingen op het gebied van gezondheid en veiligheid op de werkplek en werkgevers zijn er over het algemeen verantwoordelijk voor dat elke machinist is opgeleid voordat hij/zij zelfstandig de machine mag gebruiken.

Een typisch trainingsprogramma omvat het vertrouwd raken met de machine en capaciteitsclassificaties, de inspectieprocedure vóór het gebruik, het veilig hanteren en verplaatsen van pallets, het bedienen van platformen en batterijbeheer, locatiespecifieke gevaren zoals laadperronomstandigheden en voetgangersverkeer, en een begeleide praktijkbeoordeling voordat onafhankelijke autorisatie wordt verleend. Een opfriscursus om de drie tot vijf jaar, of onmiddellijk na een incident of bijna-ongeval, wordt algemeen aanbevolen in de richtlijnen voor industriële veiligheid.

Routineonderhoud voor betrouwbaarheid op lange termijn

Routineonderhoud verlengt de levensduur van de apparatuur en vermindert ongeplande stilstand. Hoewel gedetailleerd onderhoudswerk moet worden uitgevoerd door gekwalificeerde technici, kunnen en moeten operators eenvoudige dagelijkse controles uitvoeren, waaronder het afvegen van de machinebehuizing, het inspecteren van vorken en wielen als onderdeel van de routine voorafgaand aan het gebruik, het controleren of de accu goed is aangesloten en opgeladen, en het controleren op eventuele nieuwe hydraulische olievlekken onder de machine na elke dienst.

Naast de dagelijkse controles wordt normaal gesproken iedere keer een professionele onderhoudsbeurt aanbevolen 250 tot 500 bedrijfsuren of elke 6 tot 12 maanden , afhankelijk van wat zich het eerst voordoet, omvat de staat van de hydraulische vloeistof, slijtage van het aandrijfwiel, afstellen van de remmen, elektrische aansluitingen, schoonmaken van de accupolen en een structurele controle van de vorken en het chassis. Het bijhouden van een schriftelijk servicelogboek voor elke machine ondersteunt zowel de naleving van de veiligheidsvoorschriften als de vroegtijdige identificatie van terugkerende foutpatronen.

Parkeren en afsluiten aan het einde van de dienst

Een correcte routine aan het einde van de dienst zorgt ervoor dat de machine veilig is en klaar is voor de volgende operator. Het achterlaten van een machine met opgeheven vorken, geparkeerd in een werkgang of met een lege accu zijn allemaal vermijdbare problemen die rechtstreeks van invloed zijn op de productiviteit van de volgende dienst.

1. Breng de machine terug naar de aangewezen parkeerplaats en laat deze nooit achter in een werkgang of blokkeer de toegang voor noodgevallen.
2. Laat de vorken volledig zakken tot op vloerniveau, aangezien een geheven vork die onbeheerd wordt achtergelaten, struikel- en botsingsgevaar voor ander personeel oplevert.
3. Zet het contact uit en verwijder de sleutel. Meld eventuele tijdens de dienst waargenomen fouten aan een supervisor of onderhoudslogboek.
4. Sluit de batterij aan op de oplader als het laadniveau lager is dan de door de faciliteit gedefinieerde oplaaddrempel, waarmee wordt bevestigd dat de oplader actief is.
5. Vul elk vereist gebruikslogboek of defectrapport in, zoals gespecificeerd door het onderhoudssysteem van de faciliteit.

Voor operaties die evalueren welke apparatuur het beste past bij hun magazijnverwerkingsbehoeften, kan de Elektrische palletwagen De serie is ontworpen om de laadcapaciteit, batterijopties en besturingsergonomie te combineren die nodig zijn om de veilige en efficiënte werkwijzen te ondersteunen die in dit artikel worden beschreven, zowel in magazijnomgevingen met één ploegendienst als met meerdere ploegendiensten.
