Bescherming van vorkheftruckpallets: een praktische gids voor het voorkomen van schade aan magazijnen

Tijdens een routinebezoek aan een distributiecentrum merkte een magazijnmanager een klein deukje op in de onderflens van een rechtopstaande palletstelling. Er bevond zich geen lading in dat compartiment, dus de deuk werd als cosmetisch geregistreerd. Drie weken later zorgde een vorkheftruck die langs dezelfde kolom schampte ervoor dat het gedeukte gedeelte kromp, waardoor een hele rij pallets op de grond viel. Dat is de manier waarop schade aan palletstellingen doorgaans ontstaat: kleine botsingen, genegeerde waarschuwingssignalen en een constructie die veel eerder kapot gaat dan verwacht.

Bescherming voor palletstellingen voor vorkheftrucks is geen accessoire. Het is een fundamenteel onderdeel van magazijnveiligheid en activabeheer. Bij de meeste stellingsystemen zijn de staanders en gangpaduiteinden ontworpen om verticale lasten te dragen, en niet om zijdelingse botsingen. Wanneer een vorkheftruck met lage snelheid een onbeschermde kolom raakt, kan het draagvermogen van dat onderdeel dramatisch afnemen. Bescherm het rek vóór de eerste botsing en inspecteer en onderhoud vervolgens de bescherming als onderdeel van normale werkzaamheden.

Waarom bescherming van palletstellingen belangrijker is dan u denkt

Een onbeschermde staander is het zwakke punt van iedere palletstelling. Het is ontworpen om drukbelastingen van balken en pallets te dragen. Bij een botsing met een vorkheftruck vanaf de zijkant buigt de kolomflens, en zodra de dwarsdoorsnede is vervormd, verandert het lastpad. Die gebogen kolom kan nog steeds zijn huidige gewicht behouden, maar verliest het grootste deel van zijn vermogen om extra spanningen te absorberen, zoals een tweede impact, een verschoven last of normale racktrillingen.

In de bovenstaande grafiek worden de meest voorkomende oorzaken van schade aan palletstellingen weergegeven in magazijnen zonder speciale bescherming. De botsingen van vorkheftrucks tegen staanders nemen het grootste deel voor hun rekening, gevolgd door botsingen aan de uiteinden van het gangpad. Fouten bij het laden en lossen veroorzaken ook consistente schade, zelfs als er geen aanrijding plaatsvindt. Deze verdeling is van belang omdat de bovenste twee bronnen precies daar voorkomen waar eenvoudige bewakers een verschil kunnen maken. Een beschermingsprogramma dat staanders en gangpadeinden afdekt, kan daarom het grootste deel van het risico aanpakken. De percentages kunnen per voorziening verschillen, maar het patroon is opvallend consistent.

Een belangrijk detail is het verschil tussen zichtbare en verborgen schade. Een deuk aan de achterkant van een staander is misschien niet zichtbaar tijdens een snelle passage, maar verandert toch de structurele capaciteit van de kolom. Daarom moet bescherming worden geïnstalleerd voordat schade wordt gedetecteerd, en niet nadat een verbogen frame is gevonden.

Waar u op moet letten: staanders, rekuiteinden en balkuiteinden

Palletstellingen hebben drie zones die het meest waarschijnlijk door een vorkheftruck worden aangereden: staanders die naar de gangpaden gericht zijn, rekuiteinden op de hoeken van het gangpad en balkenuiteinden waar ladingen binnenkomen en vertrekken. Elke zone heeft een ander type bescherming nodig omdat de impacthoek en frequentie verschillend zijn.

Een effectieve aanpak behandelt deze drie zones als één systeem. Wanneer een vorkheftruck aan het einde van een gangpad draait, vangt de eindbeschermer van het rek de eerste klap op en stuurt de truck weg van de staander. Wanneer een last te snel wordt geplaatst, beschermt de balkeindstootplaat het vergrendelingsmechanisme. Op deze manier werkt de beveiliging het beste wanneer deze is afgestemd op het verkeerspatroon van elk gangpad.

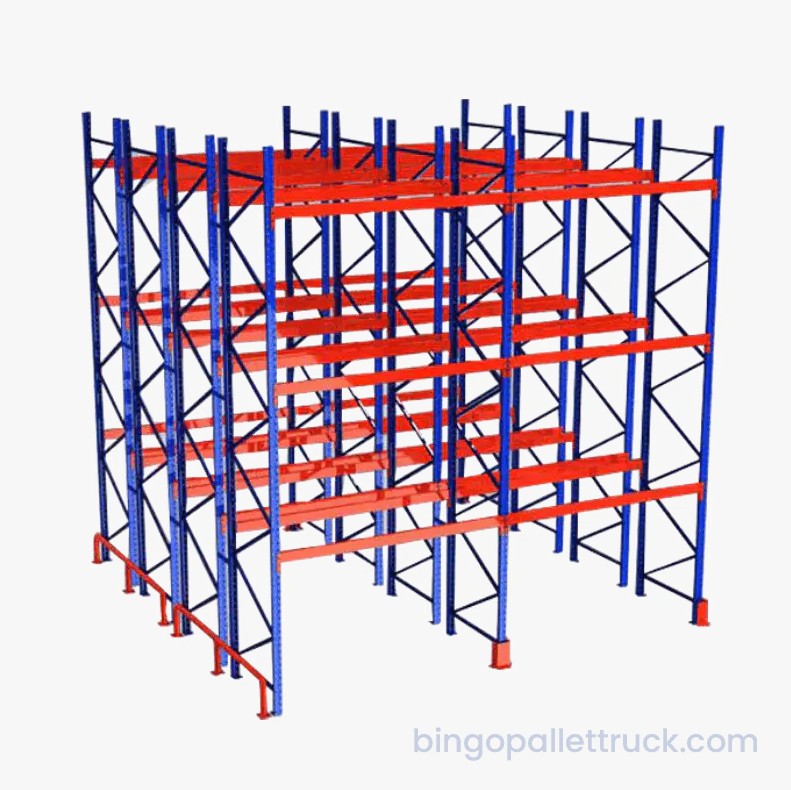

Zwaar uitgevoerde selectieve palletstellingen met verstelbare balken Deze palletstelling met verstelbare balken ondersteunt tot 1800 kg per laag en is geschikt voor flexibele opslagindelingen. Het is hier relevant als structurele basis voor het evalueren van de behoefte aan gangpadbescherming en vrije ruimte voor vorkheftrucks. Bekijk Product →

Beveiligingsopties vergelijken: bewakers, barrières en verkeerspalen

Magazijnexploitanten kunnen kiezen uit verschillende basisbeschermingsmethoden. Kolombeschermers wikkelen zich rond een staander, eindbeschermers beschermen de buitenkant van een rij, en bolders of barrières creëren een fysieke scheiding tussen vorkheftruckverkeer en het rek. De juiste optie hangt af van de gangpadbreedte, het vrachtwagentype en hoe vaak een specifiek gebied wordt geraakt.

Het kolomdiagram illustreert de impact van een gelaagd beschermingsplan. Een faciliteit zonder beveiliging kan gemakkelijk meer dan twintig rackschade-incidenten per jaar registreren. Het toevoegen van basiskolombeschermers vermindert het aantal directe rechtopstaande treffers, maar laat de gangpad- en balkuiteinden vrij. Een volledig beschermingsprogramma, dat rechtopstaande beschermers, eindbeschermers en barrières omvat, brengt het aantal terug tot een klein cijfer. Dit is geen vast aantal; de trend komt overeen met observaties uit de sector. Zelfs een bescheiden verhoging van de bescherming zorgt voor een snelle daling van de reparatiekosten en uitvaltijd.

De radarkaart vergelijkt twee veelgebruikte beschermingsmaterialen op basis van vijf prestatiecriteria. De blauwe polygoon toont stalen afschermingen met hoge slagvastheid en lagere installatiesnelheid. De lichtere polygoon toont polymeerschermen met snellere installatie en iets lagere slagvastheid. De kosten en het onderhoudsgemak zijn voor beide vergelijkbaar, terwijl het zicht de voorkeur geeft aan lichtere polymeerafschermingen in smalle gangpaden. De afweging is duidelijk: staal biedt de sterkste puntbescherming, terwijl polymeer gemakkelijker te installeren en te inspecteren is. Voor gangpaden met frequente harde schokken blijft staal de veiligere keuze; voor gebieden met weinig verkeer biedt polymeer vaak voldoende bescherming tegen lagere installatiekosten.

Lay-out- en ontwerpkeuzes die de impact van vorkheftrucks verminderen

Rackbescherming stopt niet bij het toevoegen van bewakers. De indeling van het magazijn bepaalt hoe vaak een vorkheftruck in contact komt met een stelling. Smalle gangpaden, blinde hoeken bij stellinguiteinden en laadruimtes zonder voldoende draairuimte creëren de omstandigheden voor impact. Ontwerpkeuzes kunnen deze omstandigheden wegnemen voordat ze een probleem worden.

Het lijndiagram toont een algemeen patroon nadat een beveiligingsprogramma is geïmplementeerd. In de eerste drie kwartalen blijven de schade-incidenten hoog omdat het rek geen speciale bewakers heeft. Aan het einde van kwartaal vier wordt de beveiliging geïnstalleerd en begint de training van operators. Daarna daalt het aantal gerapporteerde impacts gestaag. De twee segmenten van de lijn maken het effect gemakkelijk te zien: het hoge plateau vóór bescherming en de neerwaartse trend erna. Dit patroon is vaak nog sterker in faciliteiten die ook de gangpadindeling en de verkeersstroom aanpassen.

• Houd de afstand tussen de draaicirkels van de vorkheftruck en de uiteinden van de rekken groter dan het minimum dat wordt aanbevolen door de fabrikant van de rekken.
• Installeer spiegels of bolle veiligheidsspiegels op kruispunten in blinde gangpaden.
• Gebruik goed zichtbare vloermarkeringen om machinisten naar laadzones te leiden.
• Overweeg doorrolstellingen of inrijstellingen die de afstand beperken die een vorkheftruck in de stelling aflegt.

Lay-outwijzigingen zijn niet altijd kostbaar. Het opnieuw toewijzen van gangpaden met veel verkeer, weg van de rackuiteinden, het toevoegen van een draaicirkel aan het einde van elke rij en het trainen van operators om loodrecht op het rack te naderen, kan de impactfrequentie verminderen zonder een ingrijpende renovatie.

Bouw een eenvoudig beschermingsplan voor palletstellingen

U hoeft niet uw hele magazijn opnieuw in te richten om palletstellingen te beschermen. Een praktisch plan begint met een walkthrough en eindigt met geplande controles. De onderstaande stappen zijn eenvoudig genoeg voor een bestaande faciliteit en flexibel genoeg voor nieuwbouw.

1. Loop door elk gangpad en markeer de staanders en rekuiteinden die een bocht, kras of verplaatste bescherming vertonen.
2. Installeer eerst bescherming op de meest blootgestelde kolommen, meestal de eerste twee staanders aan elk gangpaduiteinde en elke kolom nabij een bocht.
3. Train heftruckchauffeurs om elk contact met de stelling te melden, zelfs als de truck niet zichtbaar beschadigd is.
4. Plan een gedocumenteerde inspectie na elke gerapporteerde impact en een volledige rackaudit eenmaal per jaar.
5. Controleer de indeling voor blinde hoeken en krappe draaigebieden en pas de verkeersstroom aan voordat u de bewakers vervangt.

Als de stelling zelf ouder is of niet past bij het huidige vorkheftruckpark, overweeg dan om de opslagstructuur te upgraden als onderdeel van een bredere veiligheidsinvestering. Een systeem met hoge dichtheid kan de hoeveelheid tijd die een vorkheftruck in smalle rijen doorbrengt, verminderen, en een goed ontworpen selectief rek biedt de ruimte die operators nodig hebben om ladingen veilig te plaatsen. Voor een faciliteitspecifieke aanbeveling kunt u Neem contact op met ons magazijnoplossingenteam of bekijk onze productie supply chain-oplossingen om te zien hoe een geïntegreerde stelling- en handlingopstelling het risico op botsingen vermindert.
